Pelacables de acción por presión
Co-creación comunitaria

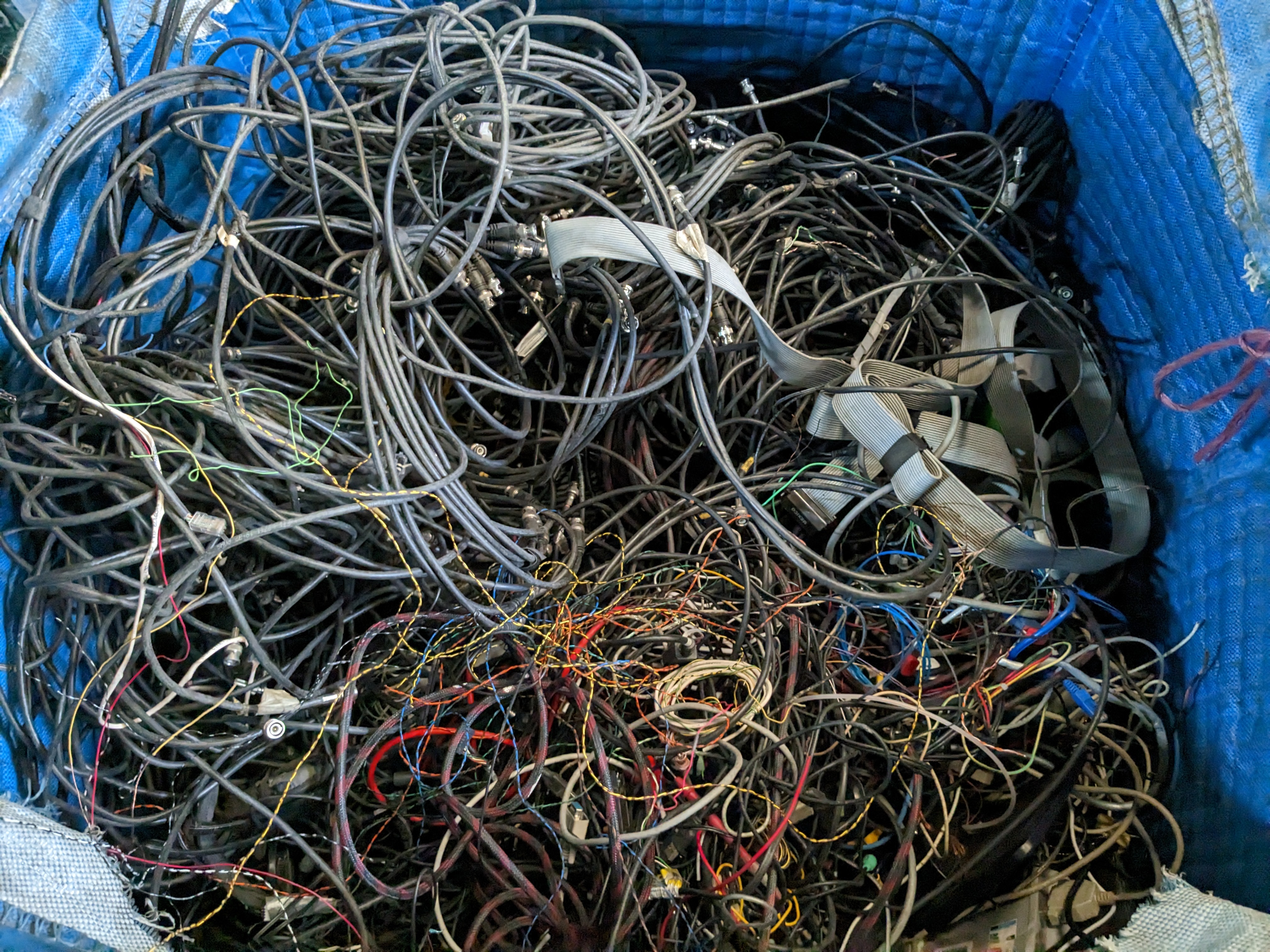

Investigación -Historia de la ingeniería / desarrollo comunitario en Colombia -Prominencia de el reciclaje de desechos electrónicos es esta área -Métodos actuales para pelar cables -Investigación cultural realizada a través de reuniones con la comunidad Comunicación -Comunicar toda la investigación realizada y escuchar a la comunidad acerca de la solución -Entender el proceso actual y cómo podría mejorarse. Prototipado -Dise;ando con materiales baratos para prueba de concepto - Diseño asistido por computador
Nivel 4
8
| Información | Fuente | Categoría |
|---|---|---|
| El tiempo de vida de un paquete de una cuchilla regular es de 1 mes (10 hojas), sin embargo en la asociación, este paquete dura apenas un par de días | Yuri Villagrán, Asociada y postuladora | Contexto |
| El costo promedio del metal pelado es de $500 por Kg y el cobre es vendido por $35.000 por Kilo | Luisa Hernández, Facilitadora RETOS | Contexto |
| 4 asociados invierten 2 días completos al mes en la labor de pelar cables | Administración Puerta de Oro, 2023 | Contexto |
| La asociación puerta de oro tiene 264 asociados y 12 trabajadores | Administración Puerta de Oro, 2023 | Contexto |
Yuri villagrán y 3 asociados más con quien comparte la responsabilidad de pelar todo el cable recolectado
Fitiros aociados y personas que deseen mejorar la eficiencia de la labor realizada, sea o no de la asociación

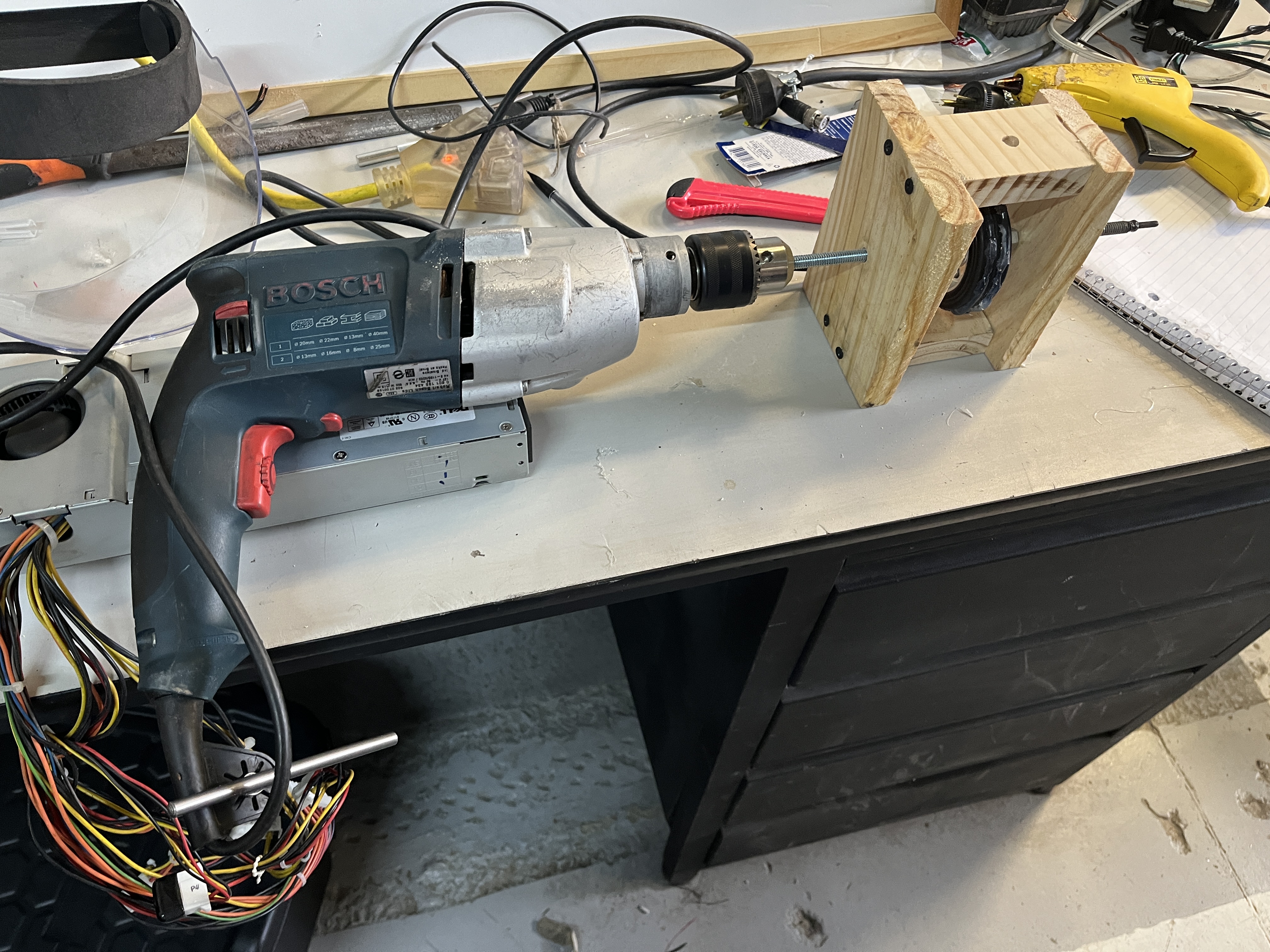

Si tu quieres construir una nueva máquina pelacables, vas a necesitar las siguientes herramientas: serra (serrucho o segueta), taladro, brocas, cuchillas de bisturí y llaves inglesas.
Si tu quieres construir una nueva máquina de pelacables, el presupuesto que vas a necesitar es de 40 USD o $180.000 COP
Saber usar una sierra y un taladro
Para implementar mejor el diseño, lo ideal es visitar los sitios donde pelan cables vecinos para recibir comentarios sobre cómo funcionan. También es ideal recibir materiales de construcción de desecho, ya que permite que el diseño se implemente con otros miembros de la comunidad.
Pelacables modular
Co-creación comunitaria

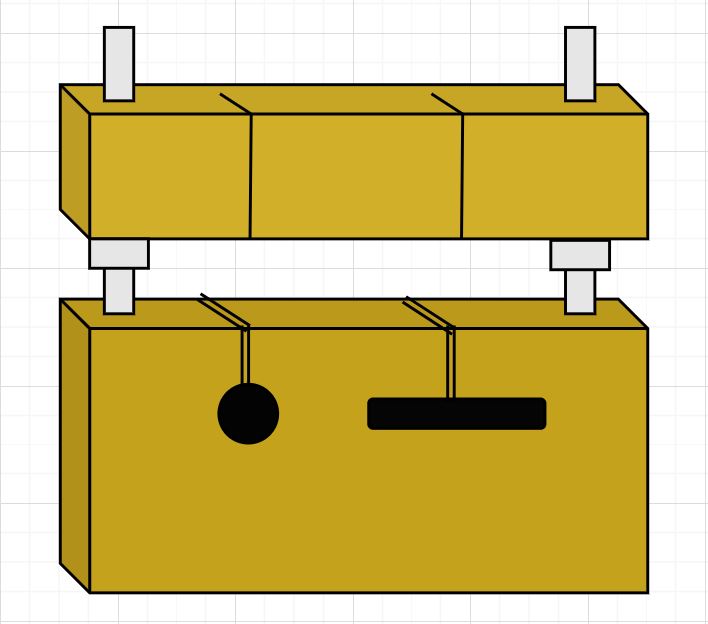

Para iniciar el proceso de encontrar la solución final, el equipo se embarcó inicialmente en un esfuerzo de investigación. Esto implicó hablar y discutir con los recicladores de Puerta de Oro, y encontrar soluciones que proyectos similares han generado. A partir de esto, una idea inicial es una máquina que tenía un agujero con una cuchilla fija para cortar los cables. Un prototipo de esta idea se presentó en el viaje de clase a los recicladores, y surgieron algunos problemas con los diseños iniciales. Con la ayuda de Luisa y Yuri, decidimos agregar múltiples agujeros al diseño para permitir que se pelaran más cables en el mismo bloque de madera. Usando la idea de Yuri, el grupo desarrolló un nuevo prototipo que permitió que la cuchilla ya no se fijara al tiempo que agregaba un poco de complejidad y más partes al diseño. Esta solución, después de algunos refinamientos, y debido a las iteraciones de prueba, terminó siendo la solución final para el proyecto.
Nivel 4
8
| Información | Fuente | Categoría |
|---|---|---|
| Los miembros de la asociación tienen entre 20 y 50 años. Es importante recordar que crecieron en familias recicladoras, por lo que la edad puede variar mucho. | Luisa Hernández, Facilitadora de RETOS | Contexto |
| Se debe tener experiencia pelando cable a mano y ser lo más eficiente posible. El diseño debe apoyar sus habilidades y no utilizar un sistema completamente nuevo. | Yuri Villagrán, asociada puerta de Oro | Contexto |
| Todos los asociados usan guantes y gafas de seguridad. El diseño debe ser fácil de usar con guantes y EPP adecuado. | Observación visita de Campo, Marzo 2023 | Contexto |
| La cuchilla debe estar disponible para ser afilada, ya que las cuchillas sin filo son peligrosas y difíciles de pelar. | Yuri Villagrán, asociada puerta de Oro | Contexto |
Todos los asociados/socios comunitarios de Puerta de Oro en el grupo de pelacables. Contactos de Puerta de Oro usando el entregable: Yuri y Luz Mer. Interactuarán con el producto a medida que desarrollan, reparan y usan el producto mientras trabajan.
Los futuros usuarios incluyen la próxima universidad que llevará el proyecto al siguiente nivel. Otros son el resto del personal de Puerta de Oro que trabaja en el pelado de cables. Entre los interesados se encuentran otros grupos que quieran mejorar su proceso de reciclaje de residuos electrónicos, incluidos los involucrados con DIVERSA que podrían encontrar nuestra documentación.
Bloque de madera, cuchilla afilada, taladro con brocas pequeñas para que coincida con el diámetro de los cables, tuercas y pernos grandes.
$106 USD (según el mercado estadounidense) $493.643,06 Pesos colombiano (según mercado estadounidense)
Conocimiento de herramientas eléctricas
Adquisición de recursos
